Сбои электропитания, ухудшающие качество электроснабжения.

Сбои электропитания зачастую способны полностью вывести из строя дорогостоящее современное энергетическое и технологическое оборудование и приборы, оснащенные микропроцессорной техникой, а также значительно повысить расходы на их эксплуатацию.

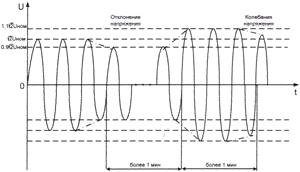

Отклонения напряжения.

Отклонения напряжения от номинальных значений происходят из-за суточных, сезонных
и технологических колебаний электрической нагрузки потребителей; изменения мощности
компенсирующих устройств; регулирования напряжения генераторами электростанций и
на подстанциях энергосистем; изменения схемы и параметров электрических сетей.

Основные характеристики ИБП

Колебания напряжения.

Колебания напряжения возникают из-за резкого изменением нагрузки на отдельном
участке электрической сети, например, включением мощного асинхронного двигателя с большой кратностью пускового тока, технологическими установками с переменным режимом
работы, сопровождающимися толчками активной и реактивной мощности – такими, как
привод реверсивных прокатных станов, дуговые сталеплавильные печи, сварочные
аппараты и т.п.

Несинусоидальность напряжения

В процессе выработки, преобразования, распределения и потребления электроэнергии
имеют место искажения формы синусоидальных токов и напряжений. Источниками
искажений являются синхронные генераторы электростанций, силовые трансформаторы.
Кроме того, причиной появления несинусоидальности напряжения являются вентильные преобразователи, электродуговые сталеплавильные печи, установки дуговой и контактной сварки,
преобразователи частоты, индукционные печи, электронные технические средства,
газоразрядные лампы.

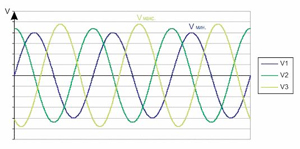

Несимметрия напряжения

Основными источниками несимметрии напряжений в трехфазных
системах электроснабжения являются, как правило, одно или двухфазные мощные потребители электроэнергии. К таким установкам относятся индукционные и дуговые

электрические печи, тяговые нагрузки железных дорог, электросварочные агрегаты, системы освещения. Несимметричные режимы напряжений в электрических сетях имеют происходят также в аварийных ситуациях – при обрыве фазы или несимметричных коротких замыканиях.

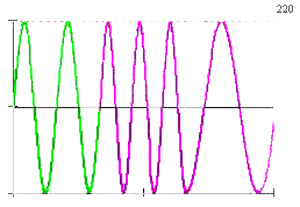

5 Отклонения частоты

Отклонение частоты – разность между действительным и номинальным значениями
Частота переменного тока задается частотой вращения генераторов на электростанциях.

При увеличении нагрузки энергосистемы частота стремится слегка уменьшиться, система регулирования электростанции увеличивает мгновенную мощность турбины, и частота вращения генератора восстанавливается.



6. Провал напряжения

К провалам напряжения относится внезапное резкое уменьшение напряжения в
точке электрической сети ниже уровня 0,9 номинального значения, после чего следует восстановление напряжения до первоначального или близкого к нему уровня через промежуток времени от десяти миллисекунд до нескольких десятков секунд.

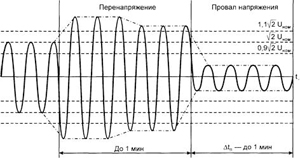

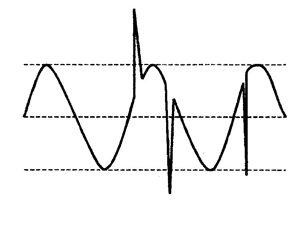

Импульс напряжения и временное перенапряжение

Искажение синусоидальной формы питающего напряжения как правило происходит за счет появления высокочастотных импульсов при коммутациях, переходных процессах в сети, работе разрядников. Импульс напряжения - резкое скачкообразное изменение напряжения , за которым следует восстановление до первоначального или близкого к нему значения.


Временное перенапряжение - это внезапное и значительное повышение напряжения (более 110 % Uном) длительностью более 10 миллисекунд. Временные перенапряжения возникают при коммутациях оборудования (коммутационные, кратковременные) и при коротких замыканиях на землю (длительные).

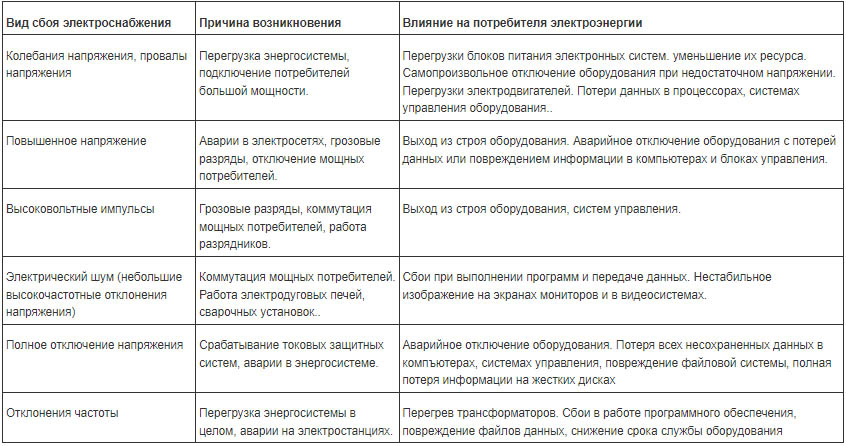

Влияние сбоев электроснабжения на электропотребляющее оборудование.

Рассмотрим наиболее часто встречающиеся в практике виды сбоев электроснабжения и их влияние на работу основных видов электроприемников.


Таким образом, одной из основных причин отказов, неисправностей и выхода из строя дорогостоящих электропотребителей является нарушение качества электроснабжения, что обусловлено значительной изношенностью оборудования в энергосистеме России, перегрузкой электросетей из-за недостатка средств на их развитие, низким качеством ремонтных работ, ошибками персонала при управлении, отрицательным воздействием на сети различных потребителей энергии, грозовыми разрядами в элементы электросети, обрывами ЛЭП и т.п. Электроприборы и оборудование постоянно испытывают значительные перегрузки, вызванные сбоями в электросетях. Часть проблем с нарушением качества электроэнергии вызывает немедленные отказы и аварийное отключение оборудования, воздействие других сбоев приводит к значительному сокращению срока службы дорогостоящих электроприемников.

Для обеспечения многолетней безаварийной эксплуатации современного оборудование на базе микропроцессорной техники необходимо использовать высокоэффективные системы защиты от сбоев электросети. Для решения данных задач применяется широкий спектр технических устройств – от простейших сетевых фильтров до сложных источников бесперебойного питания, способных полностью решить проблему сбоев и низкого качества напряжения в электросетях.
